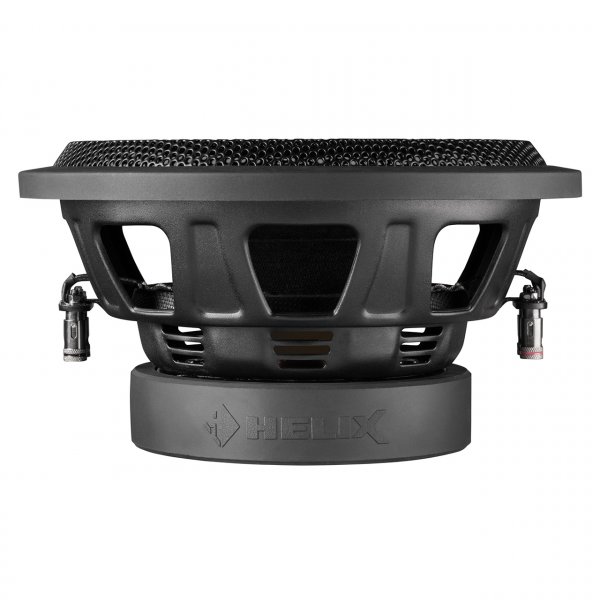

HELIX IK W12
Souveräne Bassperformance aus kompakten Abmessungen
Die IMPACT Subwooferlinie bietet mit den neuen KW-Einzelchassis kraftvolle Basslieferanten für den Einsatz in sehr kompakten Gehäusen. Besonders wenn es darum geht, den vorhandenen Platz im Fahrzeug durch eine individuelle Subwoofer-Gehäuseform optimal auszunutzen eröffnen diese Woofer völlig neue Möglichkeiten, ohne dafür irgendwelche akustischen Kompromisse eingehen zu müssen.
Clever bis ins Detail
Die extrem harte Membran aus handgeschöpften Papierfasern in Verbindung mit dem hochbelastbaren Antriebssystem setzt nicht nur Verstärkerleistung lässig und ohne Kompressionseffekte in mächtigen Schalldruck um, sondern punktet klanglich genauso bei subtilen Beats.
Flexibler Anschluss – 2 x 2 oder 1 x 2 Ohm
Die Chassis gibt es wahlweise als 1 x 2 Ohm (SVC2) oder 2 x 2 Ohm (DVC2) Variante. So findet sich für jede erdenkliche Verstärkerkonfiguration – egal ob Monoblock, Zweikanalendstufe oder auch Multikanalverstärker – immer der passende Woofer, um das Maximum an Leistung herausholen zu können.
„All inclusive“ Self-Made-Enthusiasten
Ein solides Schutzgitter sowie ein Abdeckring sind selbstredend im Lieferumfang enthalten. Für optimale Bass-Performance bei DIY-Einbauten liegen mit unserem technischen Datenblatt Empfehlungen für geschlossene und Bassreflex-Gehäuse mit sämtlichen Parametern wie Nettovolumen, Tunnelabstimmfrequenz sowie DSP-Einstellungen.
Features
- 2 x 2 Ohm Doppelschwingspule für flexible Systemkonfigurationen
- Enorm verwindungssteife, handgeschöpfte Papiermembran für außergewöhnliche Impulstreue
- Doppelte Belüftung der Schwingspule für minimale Kompressionseffekte und hohe Belastbarkeit
- Langhubige Gummisicke für höchste mechanische Belastbarkeit
- Solide Druckterminals
- Kraftvolles Magnetsystem für kompakte Gehäuse optimiert
- Robuste Magnetabdeckung mit HELIX-Schriftzug zum Schutz des Magneten
- Gitter und Abdeckring im Lieferumfang enthalten
Technische Daten
| |
|
IK W12-DVC2 – 2 x 2 Ohm |
| Belastbarkeit RMS / Max. |
P |
300 / 600 Watt |
| Impedanz |
Z |
2 x 2 Ω |
| Gleichstromwiderstand |
Re |
2 x 1,6 Ω |
| Resonanzfrequenz |
Fs |
32 Hz |
| Mechanische Güte |
Qms |
3,70 |
| Elektrische Güte |
Qes |
0,46 |
| Gesamtgüte |
Qts |
0,41 |
| Nachgiebigkeit |
Cms |
179 μm/N |
| Äquivalentvolumen |
Vas |
66 L |
| Kraftfaktor |
B*I |
13,7 Tm |
| Wirkungsgrad |
SPL |
93,0 dB @ 2,83V / 1m
90,0 dB @ 1W / 1m
|
| Membranfläche |
Sd |
515 cm² |
| Bewegte Masse |
Mms |
134 g |
| Membranmaterial |
|
Handgeschöpfte Papiermembran |
| Mechanischer Widerstand |
Rms |
7,33 kg/s |
| Schwingspulendurchmesser |
ø |
50,8 mm |
| Schwingspulenwickelbreite |
|
24 mm |
| Max. linearer Membranhub |
Xmax |
+/- 8,0 mm |
| Außendurchmesser |
ø |
316 mm |
| Einbaudurchmesser |
ø |
286 mm |
| Einbautiefe |
|
144 mm |
|
|
|
Empfohlene Gehäusevolumina |
| Geschlossenes Gehäuse |
|
|
| Nettovolumen |
|
22 L |
| Untere Grenzfrequenz (-3dB) |
|
40 Hz |
| Emfpohlene DSP-Einstellungen |
|
“Self-Define” Hochpass: 37 Hz / Q = 1,6;
EQ Filter: 90 Hz / Q = 1,5 / -3 dB |
|
|
|
Bassreflex-Gehäuse |
| Nettovolumen |
|
30 L |
| Reflex-Kanaldurchmesser |
ø |
100 mm |
| Reflex-Kanalfläche |
|
78 cm² |
| Reflex-Kanallänge |
|
28 cm |
| Tunnelabstimmungsfrequenz |
Fb |
39 Hz |
| Untere Grenzfrequenz (-3dB) |
|
39 Hz |
| Empfohlene DSP-Einstellungen |
|
“Self-Define” Hochpass: 36 Hz / Q = 1,3;
EQ Filter: 100 Hz / Q = 0,85 / -2 dB |
Lieferumfang
1 x Subwoofer HELIX IK W12-DVC2
1 x Schutzgitter
1 x Abdeckring
1 x Datenblatt
