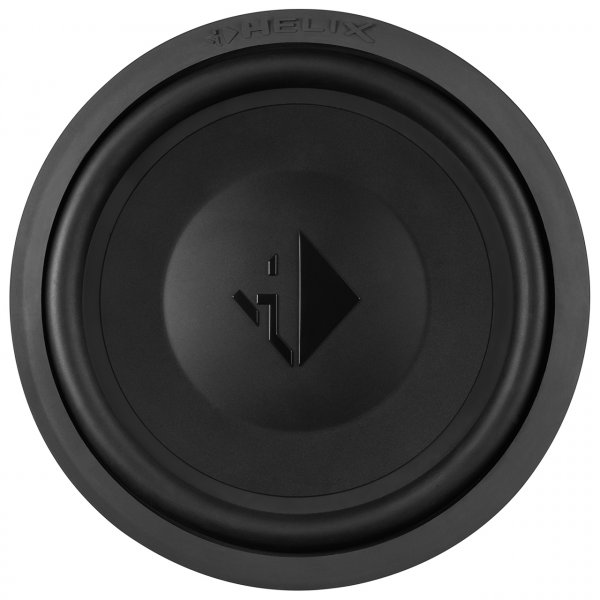

HELIX IK S10
Flaches Design – Tiefer Bass
Mit den HELIX IK S Subwoofern ist die Realisierung besonders flacher und kompakter Gehäusekonstruktionen kein Problem mehr. Die extrem geringe Einbautiefe eröffnet neue Installationsmöglichkeiten, die ganz ohne akustische Kompromisse auskommen. Vor allem aber dank dem Einsatz großer Schwingspulen und der tiefen Resonanzfrequenz liefert die HELIX IK S Serie eine absolut souveräne Bassperformance, welche größer dimensionierten Woofern in nichts nachsteht.
Detailverliebt und klar durchdacht
Die enorm verwindungssteife Sandwich-Papiermembran in Verbindung mit unserem hochbelastbaren Antriebssystem setzt einerseits Verstärkerleistung ohne Kompressionseffekte im Handumdrehen in mächtigen Schalldruck um, beweist aber auch bei subtilen Beats Feingefühl.
Besonderer Clou: Das Magnetsystem verfügt über eine rückseitige Gewindebohrung und ermöglicht so das Verschrauben des Woofers mit der Gehäuserückwand. Da bei flachen Konstruktionen jeder Millimeter Bautiefe zählt, werden in dem Zuge Gehäuseschwingungen selbst bei geringen Wandstärken wirksam reduziert.
Flexibler Anschluss
Durch die Auslegung als 1 x 2 Ohm (SVC2) oder 2 x 2 Ohm (DVC2) Variante findet sich für jede Verstärkerkonfiguration der richtige Tiefbass-Spezialist, um das Maximum an Leistung herausholen zu können.
„All inclusive“ für Self-Made-Enthusiasten
Zusätzlich zum hochwertigen Gehäuse-Anschlussterminal mit vergoldeten Schraubanschlüssen ist zudem ein solides Schutzgitter sowie ein Abdeckring im Lieferumfang enthalten. Für die optimale Bass-Performance bei DIY-Einbauten liegen mit unserem technischen Datenblatt Empfehlungen für geschlossene und Bassreflex-Gehäuse mit sämtlichen Parametern wie Nettovolumen, Tunnelabstimmfrequenz oder DSP-Einstellungen, bei.
Features
- Chassis mit besonders geringer Einbautiefe – optimiert für kompakte und sehr flache Gehäusekonstruktionen
- 2 x 2 Ohm Doppelschwingspule für flexible Systemkonfigurationen
- Magnetsystem mit rückseitiger Gewindebohrung – ermöglicht das Verschrauben mit der Gehäuserückwand zur Stabilisierung und Minderung von Gehäuseschwingungen
- Enorm verwindungssteife Sandwich-Papiermembran
- Langhubige Gummisicke für höchste mechanische Belastbarkeit
- Robuste Magnetabdeckung mit HELIX-Schriftzug zum Schutz des Magneten
- Gehäuse-Anschlussterminal, Gitter und Abdeckring im Lieferumfang enthalten
Technische Daten
| |
|
IK S10-DVC2 – 2 x 2 Ohm |
| Belastbarkeit RMS / Max. |
P |
300 / 600 Watt |
| Impedanz |
Z |
1 x 2 Ω |
| Gleichstromwiderstand |
Re |
2 x 1,6 Ω |
| Resonanzfrequenz |
Fs |
34 Hz |
| Mechanische Güte |
Qms |
6,37 |
| Elektrische Güte |
Qes |
0,49 |
| Gesamtgüte |
Qts |
0,45 |
| Nachgiebigkeit |
Cms |
198 μm/N |
| Äquivalentvolumen |
Vas |
34 L |
| Kraftfaktor |
B*I |
12,7 Tm |
| Wirkungsgrad |
SPL |
90,0 dB @ 2,83V / 1m
87,0 dB @ 1W / 1m |
| Membranfläche |
Sd |
353 cm² |
| Bewegte Masse |
Mms |
112 g |
| Membranmaterial |
|
Sandwich-Papiermembran |
| Mechanischer Widerstand |
Rms |
3,73 kg/s |
| Schwingspulendurchmesser |
ø |
50,8 mm |
| Schwingspulenwickelbreite |
|
18 mm |
| Max. linearer Membranhub |
Xmax |
+/- 6,0 mm |
| Außendurchmesser |
ø |
262 mm |
| Einbaudurchmesser |
ø |
229 mm |
| Einbautiefe |
|
84,5 mm |
| |
|
|
| Empfohlene Gehäusevolumina |
|
|
| Geschlossenes Gehäuse |
|
|
| Nettovolumen |
|
14 L |
| Untere Grenzfrequenz (-3dB) |
|
46 Hz |
| Empfohlene DSP-Einstellungen |
|
Empfohlenes "Self-Define" Hochpassfilter mit 45 Hz Grenzfreqenz und Q = 1,3;
Zusätzliches EQ-Filter 100 Hz / Q = 1,0 / -3 dB |
| |
|
|
| Bassreflex-Gehäuse |
|
|
| Nettovolumen |
|
16 L |
| Reflex-Kanaldurchmesser |
ø |
70 mm |
| Reflex-Kanalfläche |
|
38 cm² |
| Reflex-Kanallänge |
|
38 cm |
| Tunnelabstimmungsfrequenz |
Fb |
37 Hz |
| Untere Grenzfrequenz (-3dB) |
|
39 Hz |
| Empfohlene DSP-Einstellungen |
|
Empfohlenes "Self-Define" Hochpassfilter mit 37 Hz Grenzfreqenz und Q = 1,2;
Zusätzliches EQ-Filter 95 Hz / Q = 0,7 / -3 dB |
Lieferumfang
1 x Subwoofer HELIX IK S10-DVC2
1 x Gitter
1 x Abdeckring
1 x Gehäuse-Anschlussterminal
1 x Datenblatt
